信息详情

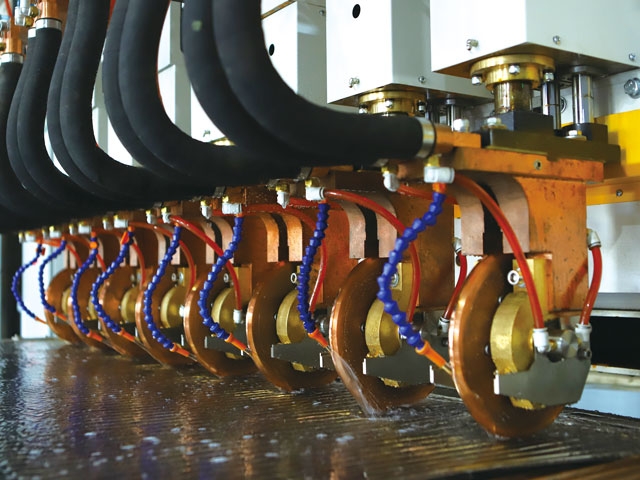

       超高耐候全流道平板集热器为全不锈钢+全流道+全芯吸热,吸热体是将两块超纯铁素体不锈钢平板通过1600T压力机,通过具有独立知识产权的成形模具塑性成整板流道后,通过侵水式脉冲焊接和四周电阻焊接,经双超清洗和100 %耐压力试验和泄漏性试验后制作而成。

全流道平板集热器

中科火炬全流道平板集热器特点:

       1、结构独特性

       集热器板芯一次性柔性成型,吸热换热一体化、循环快、热阻小、传热效率高,从根本上提高了集热器的热转换效率。

       2、换热面积更大化

       采用整板流道式结构,整板集热整板换热,集热与换热百分百进行热交换,换热面积高达3.5㎡,是目前行业中集热换热比大,热传导性能高的平板集热器。

       3、基板耐候性

       基板采用超纯铁素体不锈钢,具有良好的稳定性,耐高温、耐腐蚀、耐氧化等性能,在200多度仍保持原结构,寿命长达25年,是传统集热器寿命的2-3倍。

       4、产品可靠性

       生产设备是目前行业中先进、自动化程度高的集热器生产线,完全按照6S管理以及标准化的生产程序,产品生产及出厂合格率100 %。

       5、钛基陶瓷膜层独有性

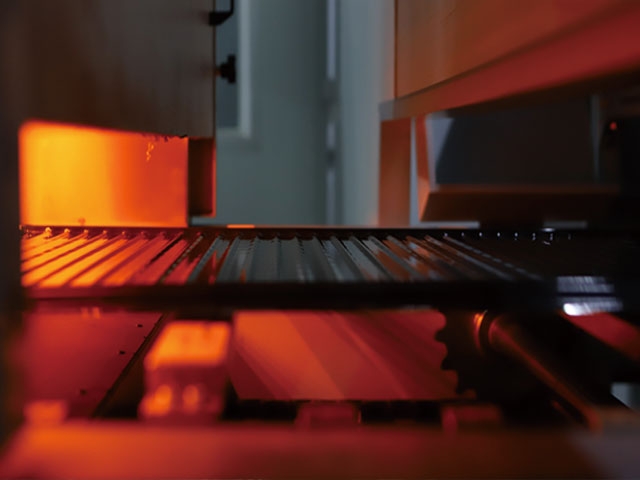

       膜层工艺为低压雾化、高温沉积,稳定性高,无色差,一致性好,每年约0.1%的衰减率,能效超出传统平板集热性能膜层25%。

全流道平板集热器技术参数表:

序号分类参数参数
1集热器尺寸2400*800*80mm2000*800*80mm
2总面积1.92㎡1.60㎡
3采光面积1.79㎡1.45㎡
4吸热体不锈钢不锈钢
5吸热体涂层钛基陶瓷涂层钛基陶瓷涂层
6板芯吸收率≥94%≥94%
7板芯集排管规格/数量全流道/96全流道/80
8板芯发射率≤7%≤7%
9额定压力0.2MPa0.2MPa
10铝型材颜色黑色黑色
11底板材质彩涂板彩涂板
12玻璃盖板超白低铁布纹钢化玻璃超白低铁布纹钢化玻璃
13盖板透光率≥91.2%≥91.2%
14盖板规格厚度≥3.2厚度≥3.2
15底保温棉/密度聚酯棉/20Kg/m³聚酯棉/20Kg/m³
16侧保温棉聚酯棉/37Kg/m³聚酯棉/37Kg/m³
17铜接头G 1/2外丝G 1/2外丝
18测试压力Mpa≥0.3≥0.3
19工作压力Mpa≥0.2≥0.2

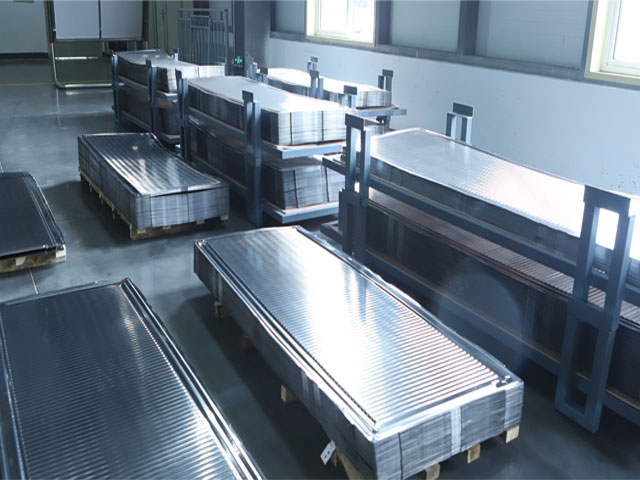

全流道平板集热器展示

全流道平板集热器

全流道平板集热器

全流道平板集热器

全流道平板集热器 2021-6-26 本文被阅读 104 次
